Śmierć pani Zahy Hadid jest ogromną stratą dla światowej architektury.
Jako firma zajmująca się modelarstwem architektonicznym który czuje się zaszczycony zaproszeniem Zahy Hadid do współpracy z nią przy tworzeniu modeli projektów architektonicznych, RJ Models jest głęboko zasmucony śmiercią Zahy.
W tym artykule przedstawimy niektóre reprezentatywne modele architektoniczne stworzone przez RJ Models we współpracy z Zahą, aby uczcić jej pamięć — światowej sławy oddanej i kreatywnej architektki.
1
Projekt： Nowy Terminal 4 Lotniska w Pekinie
Lokalizacja：Pekin
Kategorie nieruchomości：Transport + Obywatelstwo
Skala：1/1200,1/600
▲Nowy Terminal 4 Lotniska w Pekinie.
W 2011 roku wielkim zaszczytem było dla nas zlecenie firmie RJ Models wykonania modeli koncepcyjnych dwóch ogromnych lotnisk zaprojektowanych przez Zahę Hadid przed konkursem na projekt lotnisk w Pekinie.
Trzy tygodnie przed planowanym rozpoczęciem konkursu Zaha Hadid zleciła agencji RJ Models stworzenie model lotniskai zapewnić bezpieczną dostawę na miejsce zawodów.
▲Rysunek modelu lotniska.
1. Początkowy etap rysowania:
Zaha Hadid zleciła wykonanie modelu koncepcyjnego o współczynniku 1:2000 i wymiarach 3500 mm x 1500 mm.
Ten model architektoniczny miał na celu pokazanie widoku lotniska z góry i przedstawienie ogólnego poglądu na jego wygląd.
Kolejny model będzie miał proporcje 1:1600 i wymiary 2500 mm x 2500 i będzie służył do zaprezentowania różnych stref lotniska i ich funkcji.
Z uwagi na ograniczenia czasowe, po otrzymaniu przez firmę RJ Models ostatecznego projektu od Zahy Hadid za pomocą oprogramowania Rhino, natychmiast powołano zespół dziesięciu starszych projektantów modeli w celu sprawdzenia rysunków i dostosowania ich do podziału lotniska na różne komponenty.
Ten proces reorganizacji zapewni płynny proces produkcji i zagwarantuje ukończenie projektu w wyznaczonym terminie.
▲Szczegóły modelu lotniska.
2. Panel (produkcja komponentów):
Podczas procesu ponownego rysowania modele RJ musiały znaleźć sposób na zmniejszenie modelu w skali od 600 do 1200 razy, przy jednoczesnym zachowaniu integralności krzywizny widocznej na zewnętrznych ścianach.
Aby precyzyjnie utrzymać przepływ materiału w obrębie krzywizny ścian, firma RJ Models użyła wielu maszyn CNC do szybkiego wycinania i produkcji różnych elementów przeznaczonych do montażu.
Przed złożeniem elementów w całość starsi oficerowie działu modelowania wypolerowali każdy element, aby uzyskać połysk niezbędny do wyeksponowania kunsztu projektu.
W przypadku bardziej specjalistycznych elementów, takich jak świetlik kopułowy, zastosowaliśmy technologię druku 3D, aby przygotować te części do końcowego montażu.
Zebraliśmy części i powierzyliśmy pracę 30 różnym pracownikom, aby połączyć je w całość oraz wzmocnić połączenia, tak aby model mógł zostać bezpiecznie dostarczony w wymaganym terminie.
▲Samoloty w miniaturze na lotnisku
3. Malowanie modelu lotniska:
Najważniejszą częścią modelu był wygląd zewnętrzny lotniska.
Projekt Zahy Hadid miał „ultramodernistyczny” charakter.
Aby mieć pewność, że model będzie zgodny z duchem projektu, nasz modelarze architektoniczni pokryto sprayem zewnętrzną część próbki, aby uzyskać metaliczny wygląd projektu Zahy Hadid.
▲Możesz zobaczyć projekt modelu lotniska.
4. Oświetlenie modelu lotniska:
Oświetlenie dodano nie tylko po to, by wyróżnić model jako całość, ale także po to, by zrobić wrażenie na sędziach konkursu, na wizji Zahy.
Aby to zrobić, nasz producenci modeli architektonicznych w Chinach zastosowaliśmy pięć różnych odcieni oświetlenia na modelu, aby pokazać obszary i funkcje lotniska.
Na przykład przyjazd i wyjazd miały swoje własne, różne kolory.
Ponadto sterownik oświetlenia umieszczono w miejscu łatwo dostępnym dla prezentera, aby ułatwić prezentację modelu lotniska.
Pomogło to skutecznie przekazać sędziom informacje na temat różnorodnych cech lotnisk i tematów, jakie kryją się za każdym z nich.
▲Cały projekt modelu lotniska.
5. Opakowanie i dostawa:
Aby zagwarantować bezpieczną i szybką podróż z Shenzhen do Pekinu, gdzie odbędą się zawody, nasz dział pakowania, który ma wieloletnie doświadczenie zawodowe, wyprodukował pudełko na model i zorganizował pracę trzech różnych kierowców ciężarówek w systemie zmianowym, aby dostarczyć model w ciągu 24 godzin z Shenzhen do Pekinu.
W związku z tym mieli spotkać się z pięcioma członkami działu budowlanego, aby sfinalizować instalację modelu lotniska.
▲Oświetlenie modelu lotniska.
Zespół recenzentów Zahy Hadid był bardzo zadowolony, widząc szybkość i jakość wykonania modelu.
Po namyśle stwierdziłem, że projekt ten był trudny, ale też bardzo satysfakcjonujący.
Zaha wygrała konkurs projektowy i bardzo chwaliła RJ Models, podobnie jak jej zespół. RJ Models nawiązało od tego czasu współpracę z wielkim architektem i jej zespołem.
▲Fasada modelu lotniska.
Firma RJ Models z przyjemnością uczestniczyła w pracach wybitnego zespołu projektowego i jest dumna z jego pracy. modele lotnisk zrobiliśmy.
Agencja RJ Models zrobiła wszystko, co mogła, by zaprezentować jurorom surrealistyczny styl Zahy, zwracając uwagę na szczegóły na każdym etapie procesu: od fabuły po efekty świetlne, od opływowego wyglądu po kolory.
▲Porównanie rysunków i modelu lotniska.
2
Projekt：Hotel Morfeusz
Lokalizacja：Makao
Kategorie nieruchomości：Hotel
Skala：1/80
W grudniu 2014 r. firma RJ Models ponownie otrzymała zaproszenie od Zahy Hadid do współpracy w celu zbudowania luksusowego modelu hotelu typu resort o nazwie Projekt „Hotel Morfeusz” należący do Melco Crown.

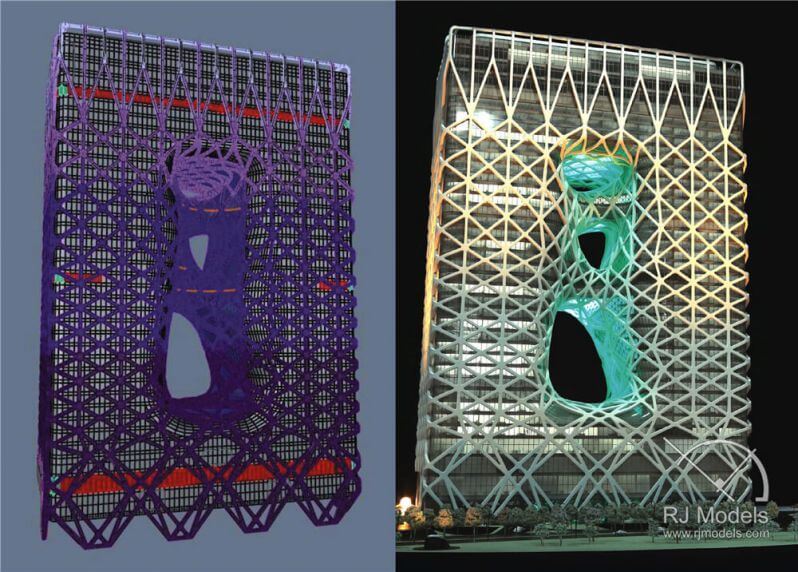

▲Porównanie rysunków i modelu hotelu.
W ciągu 40 dni RJ Models wykona model o wymiarach 3000 mm x 3000 mm x 2200 mm w skali 1:80 model hotelu służy do ukazania pięknego zarysu i onirycznej atmosfery projektu architektonicznego, gwarantując, że deweloper i Melco Crown będą mogli w pełni docenić niesamowity i wyjątkowy projekt jeszcze przed rozpoczęciem realizacji projektu.
Największym wyzwaniem przy tworzeniu modelu „Morpheus Hotel” jest produkcja wielu opływowych elementów struktury siatkowej w głównym projekcie.
Kształt hotelu nawiązuje do natury dzięki elementom rzeźbiarskim i siatkowej strukturze powierzchni.
Unikalna konstrukcja jest bardzo rygorystyczna w stosunku do komponentów modelu.
Firma RJ Models zleca grupie starszych kreślarzy zbadanie i obliczenie wymiarów materiałów po otrzymaniu rysunku 3D od Zahy Hadid.
Aby zwiększyć dokładność komponentów, firma RJ Models stworzyła również wygodniejszy i skuteczniejszy rysunek 3D, ułatwiający zrozumienie i produkcję, dzięki czemu komponenty są idealnie wyświetlane na modelu, przy wskaźniku błędu wynoszącym jeden milimetr od rysunku do produkcji.
▲Inny kolor oświetlenia modelu hotelowego.
Kolejnym elementem modelu jest centralna część hotelu zaprojektowana w formie atrium wypełnionego rzeźbami i szeregiem pustych przestrzeni.
Niezwykły kształt sprawia, że hotel ten nie przypomina żadnego innego.
Elementy rzeźbiarskie i widoczna struktura sieciowa nakładają bardzo surowe wymagania na generację komponentów.
Aby wytłoczyć centralną lokalizację, projekt musi osiągnąć efekt gradientu oświetlenia w określonym zakresie.
Firma RJ Models doskonale rozumie trudności związane z instalacją w opływowych strukturach. Przykładowo, pomniejszone modele mogą powodować nierównomierne oświetlenie i brak przestrzeni.
Dlatego też firma RJ Models organizuje spotkania z grupą doświadczonych modelarzy i elektryków, podczas których omawiają oni, jak instalować i testować oświetlenie, aby model był dynamiczny i prezentował różnorodne przejścia tonalne kolorów.
▲Założyciel RJ Models, pan Ray Cheung i jego partnerzy, pan Terry Hui.
Na koniec model zostaje doceniony i rozpoznany przez klienta.
W ciągu trzech dni model został dostarczony z Hongkongu i zainstalowany w Makau za pośrednictwem profesjonalnej logistyki i usług pakowania firmy RJ, co było spełnieniem oczekiwań delegacji Zaha Hadid Team.
Zakończenie budowy Morpheus Hotel planowane jest na czerwiec 2018 roku.
Hotel Morpheus, którego ukończenie planowane jest na 2017 rok, jest piątym hotelem Melco w Makau i imponującym dziełem Zahy, które wzbogaca miasto pełne pasji i marzeń.
3
Model mostu DanJiang
Lokalizacja：Tajwan
Kategorie nieruchomości：Ruch drogowy
Skala：1/500
▲Model mostu Danjiang
Firma RJ Models wyprodukowała również model mostu projektu Zahy w Shenzhen w ciągu 3 tygodni na Międzynarodowym Konkursie Brydżowym Danjiang.
Ten model mostu został dostarczony na czas i wykorzystany podczas prezentacji na Tajwanie.
Podczas procesu produkcji firma RJ Models nie szczędziła wysiłków, aby wydrukować rysunki, które służyły jako punkt odniesienia, a także poprowadziła przewody przez most, aby stworzyć latarnie uliczne o różnych kształtach, które zostały zainstalowane przez naszych elektryków i modelarzy w wyniku harmonijnej współpracy.
Na przykład, aby lepiej pokazać kształt podwieszonej liny na moście w skali 1:500, firma RJ Models wypróbowała wiele rodzajów materiałów i ostatecznie znalazła wytrzymałą i cienką nić do połowu w fabryce odzieży, która została wykorzystana jako materiał końcowy do wykonania podwieszonej liny, aby pokazać, jak most będzie się sprawował i uwiarygodnić wrażenie lekkości mostu, które zamierzył Zaha.
Kolejnym punktem programu było oświetlenie mostu, ponieważ każda lampa była wyjątkowa.
Każde światło symbolizuje inną pozycję taneczną, stworzoną przez Cloud Gate Dance Theater, lokalną grupę tańca nowoczesnego na Tajwanie.
▲Oświetlenie modelu mostu Daanjiang
Pozy, które stworzyli, nie nadają się do masowej produkcji, dlatego w procesie tworzenia modelu wydrukowaliśmy szkic projektu i posłużyliśmy się nim jako punktem odniesienia przy tworzeniu oświetlenia ulicznego.
W końcowej fazie budowy, aby upewnić się, że okablowanie pod mostem jest idealne, zainstalowaliśmy pod mostem przewody elektryczne i podłączyliśmy je do oświetlenia, dzięki czemu model mógł skutecznie zademonstrować koncepcję projektu Zahy Hadid.
Na koniec nasz starszy zespół ds. pakowania zastosował profesjonalne pakowanie i technikę oraz przejął zarządzanie logistyczne, aby pomyślnie i bezpiecznie przetransportować model z Hongkongu na Tajwan, a następnie rozstawić go na placu konkursowym i przetestować jego stabilność, aby Zaha mogła zaprezentować swój projekt koncepcyjny na konkursie. Wszystko to w ciągu jednego dnia.
Po wielokrotnych testach, cienka i elastyczna nić znaleziona w fabryce odzieżowej została użyta do wykonania lin podtrzymujących most w skali od 1 do 150, co nadało modelowi elegancki wygląd.
Chociaż Zaha Hadid wygrała konkurs, RJ Models czuło tę samą dumę.
RJ Models jest dumne, że udało się ukończyć to eleganckie i wspaniałe dzieło dzięki współpracy z Zahą Hadid.
▲Ukończony model mostu
W ciągu 3 tygodni firma RJ Models ukończyła model w skali 1:500, o wymiarach około 3,2 metra długości i 0,7 metra szerokości, który posłużył jako model demonstracyjny na Międzynarodowym Zawodach Mostowych w Danjiang.
W końcu dowiedzieliśmy się, że w konkursie zwyciężyła Zaha.
Most Danjing zostanie ukończony w 2020 roku i stanie się spektakularną, urokliwą scenerią dla Danjiang.
4
Projekt: Nowy Narodowy Stadion w Tokio
Lokalizacja：Tokio
Kategorie nieruchomości：Rekreacja i sport
Skala：1/1000
▲Projekt nowego modelowego Stadionu Narodowego w Tokio.
Później ponownie nawiązaliśmy współpracę z Zahą i byliśmy naprawdę pod wrażeniem jej projektu pełnego płynności ruchu.
Z żebrowanymi skorupami na obu końcach głównej konstrukcji, opływowy kształt model stadionu wygląda jak statek kosmiczny z przyszłości.
▲Rysunek projektu modelu Nowego Stadionu Narodowego w Tokio.
Aby generować komponenty w sposób bardziej dokładny, firma RJ Models starannie opracowała i samodzielnie przerysowała przyjazne dla produkcji rysunki 3D, które są bardziej zrozumiałe dla modelarze w Japonii.
Przy generowaniu komponentów na podstawie rysunków przedstawiających zamysł projektowy nie dopuszczano błędów przekraczających 1 mm.
▲Rysunek projektu modelu Nowego Stadionu Narodowego w Tokio.
5
Projekt： Klub dżokejski Wieża Innowacji w ten Politechnika Hongkongu
Lokalizacja：Hongkong
Kategorie nieruchomości：Edukacyjny, Kompleks Budynków
Skala：1/800
▲ Model wieży innowacji Jockey Club na Politechnice w Hongkongu.
Nowatorska, płynna konstrukcja Jockey Club Innovation Tower (JCIT) tworzy kreatywne i multidyscyplinarne środowisko.
Budynek wygląda inaczej z różnych kątów, jak opisano w pierwszym wersie znanego wiersza: „patrząc w poprzek, widzimy grzbiet góry, a z boku szczyt”.
▲Model wieży innowacji Jockey Club na Politechnice w Hongkongu.
Dzięki niepowtarzalnemu wyglądowi JCIT stał się nowym punktem orientacyjnym w centrum miasta i przyczynił się do wzrostu statusu Hongkongu jako azjatyckiego centrum designu.
▲Model wieży innowacji Jockey Club na Politechnice w Hongkongu.
▲Inne modele projektów z Zahą Hadid.
Choć ikoniczny projekt Zahy, łączący kąty z płynnością, stanowi wyzwanie pod względem konstrukcyjnym, w modelach, które dla niej stworzyliśmy, możemy dostrzec siłę płynności i poczuć jej wielkie i odważne serce.
Stworzyła coś naprawdę wyjątkowego i niepowtarzalnego, co przetrwało próbę czasu.
Dlaczego Zaha Hadid może to zrobić? Ponieważ jest „Królową Krzywej”.
